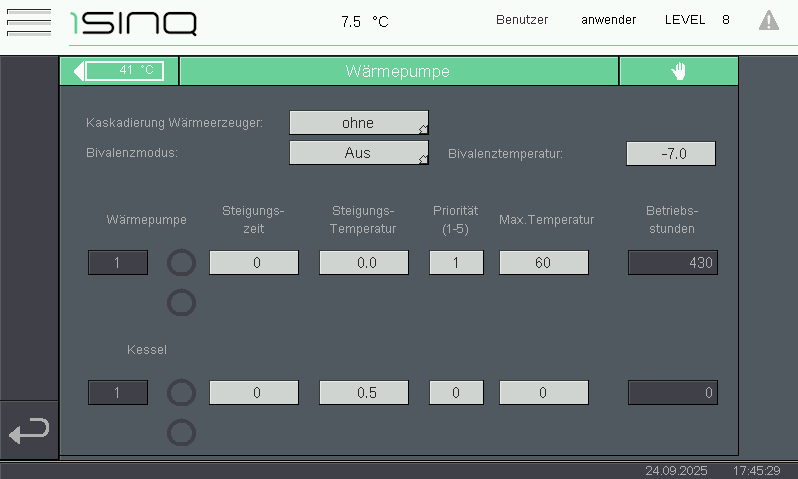

3.3 Bivalenz- und Kaskadeneinstellungen

Dieses Menü dient der Konfiguration von Anlagen, in denen mehrere Wärmeerzeuger installiert sind (hybride Systeme). Hier wird deren Zusammenspiel und die jeweilige Priorität geregelt.

Betriebsmodi

• Kaskadierung Wärmeerzeuger:

  • Funktion: Legt die grundlegende Strategie für das Management mehrerer Wärmeerzeuger fest. Optionen umfassen typischerweise die Anforderungs-Reihenfolge (aufsteigend) oder einen wechselnden Betrieb zur gleichmäßigen Auslastung (rotierend/wechselnd).
  • Wert im Bild: ohne

• Bivalenzmodus:

  • Funktion: Definiert das Verhalten des zweiten Wärmeerzeugers (Bivalenzheizer) in Bezug auf die Wärmepumpe. Parallel bedeutet, beide laufen bei Bedarf gleichzeitig. Alternativ bedeutet, die Wärmepumpe wird unterhalb der Bivalenztemperatur abgeschaltet und nur der zweite Erzeuger heizt. Kostenoptimiert wählt den jeweils günstigeren Wärmeerzeuger basierend auf den hinterlegten Energiepreisen.
  • Wert im Bild: Aus

• Bivalenztemperatur:

  • Funktion: Definiert die Außentemperatur-Schwelle (Bivalenzpunkt), unter der der zweite Wärmeerzeuger zur Unterstützung angefordert oder die Wärmepumpe abgeschaltet wird (je nach Bivalenzmodus).
  • Wert im Bild: -7.0 °C

Wärmeerzeuger-Parameter

Dieser Bereich listet die konfigurierten Wärmeerzeuger und deren spezifische Betriebsgrenzen und Prioritäten auf.

• Priorität (1-5):

  • Funktion: Legt die Rangfolge in der Kaskade fest. Ein Wärmeerzeuger mit Priorität 1 wird als erster angefordert. Wärmeerzeuger mit niedrigerer Priorität dienen zur Spitzenlastabdeckung.
  • Werte im Bild: Wärmepumpe=1, Kessel=0

• Max. Temperatur:

  • Funktion: Definiert die maximal zulässige Vorlauftemperatur, die der jeweilige Wärmeerzeuger produzieren darf. Dies dient dem Schutz des Geräts oder des nachgeschalteten Systems.
  • Werte im Bild: Wärmepumpe=60, Kessel=0

• Betriebsstunden:

  • Funktion: Zeigt die vom Regler erfassten, kumulierten Laufzeiten des Wärmeerzeugers an. Dies ist ein reiner Anzeigewert.
  • Werte im Bild: Wärmepumpe=430, Kessel=0
