3.2 Einstellungen Wärmepumpe

Dieses Menü enthält grundlegende und erweiterte Einstellungen zum Betrieb der Wärmepumpe. Änderungen in den Expertenmenüs (Seite 2 und 3) sollten nur von autorisiertem Fachpersonal vorgenommen werden.

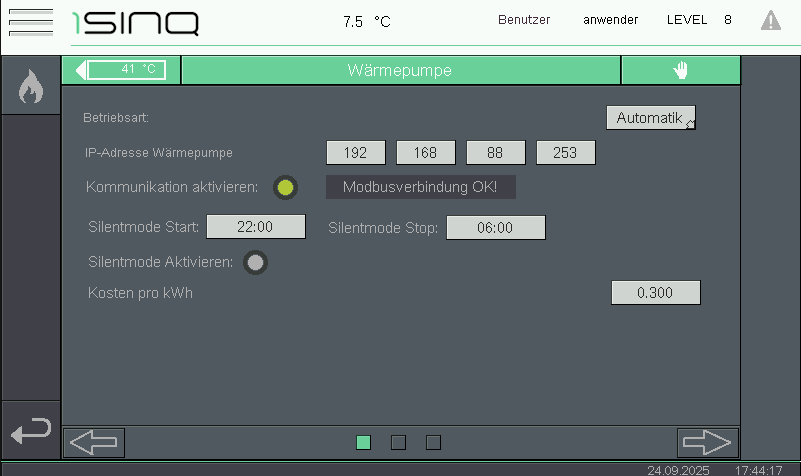

Seite 1: Allgemeine Konfiguration

• Betriebsart:
  • Funktion: Legt den übergeordneten Betriebsmodus der Wärmepumpe fest (z.B. Automatik, Aus).
  • Wert im Bild: Automatik
• IP-Adresse Wärmepumpe:
  • Funktion: Definiert die IP-Adresse der Wärmepumpe für die Datenkommunikation mit dem Onekey-Regler über ein lokales Netzwerk (LAN).
  • Wert im Bild: 192.168.88.253
• Kommunikation aktivieren:
  • Funktion: Aktiviert den Datenaustausch (z.B. via Modbus) zwischen Regler und Wärmepumpe.
  • Status im Bild: Modbusverbindung OK!
• Silentmode Start / Stop:
  • Funktion: Definiert den Beginn und das Ende eines Zeitraums, in dem die Wärmepumpe mit reduzierter Schallemission und Leistung arbeitet (z.B. zur Einhaltung der Nachtruhe).
  • Werte im Bild: Start 22:00, Stop 06:00
• Kosten pro kWh:
  • Funktion: Dient zur Eingabe eines festen Strompreises. Dieser Wert wird für interne Berechnungen der Betriebskosten und zur Anzeige in Statistiken verwendet.
  • Wert im Bild: 0.300

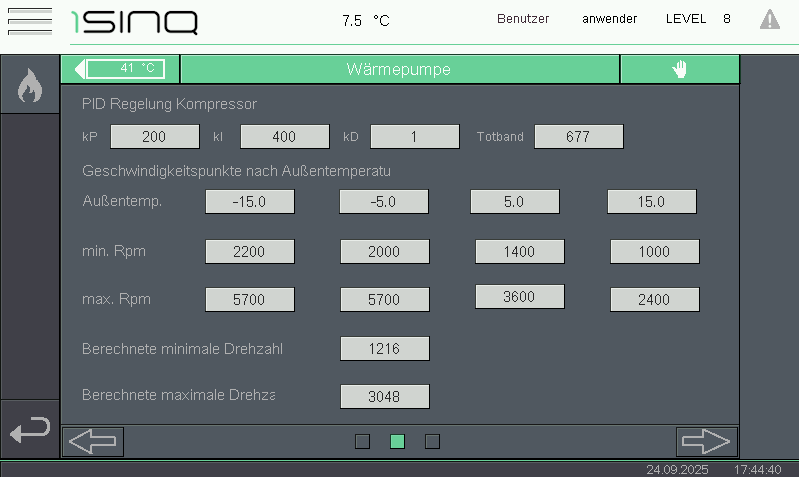

Seite 2: Verdichter-Regelung (Expertenebene)

• PID Regelung Kompressor (kP, kI, kD, Totband):
  • Funktion: Dies sind die Einstellparameter (Proportional-, Integral-, Differential-Anteil und Totband) für den PID-Regelkreis des Verdichters. Sie bestimmen das dynamische Verhalten des Reglers.
• Geschwindigkeitspunkte nach Außentemperatur:
  • Funktion: Definiert eine Kennlinie, die die erlaubte minimale (min. Rpm) und maximale (max. Rpm) Verdichterdrehzahl in Abhängigkeit von der Außentemperatur begrenzt.
• Berechnete minimale/maximale Drehzahl:
  • Funktion: Zeigt die aktuell gültigen Drehzahlgrenzen an, die aus der oben definierten Kennlinie und der aktuellen Außentemperatur berechnet wurden.

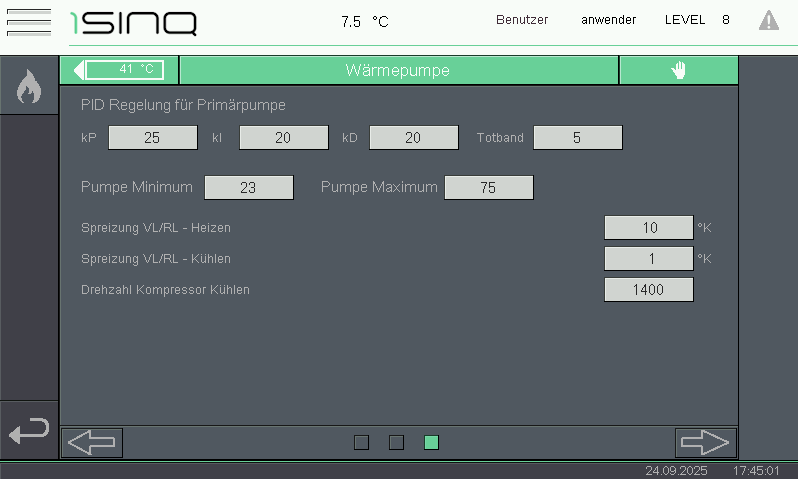

Seite 3: Pumpen- und Spreizungs-Regelung

• PID Regelung für Primärpumpe:
  • Funktion: Einstellparameter für den PID-Regelkreis der Pumpe auf der Wärmequellen-Seite (z.B. Solepumpe).
• Pumpe Minimum / Maximum:
  • Funktion: Legt die untere und obere Leistungsgrenze der Heizkreis-Umwälzpumpe in Prozent fest.
• Spreizung VL/RL - Heizen:
  • Funktion: Definiert die Soll-Temperaturdifferenz zwischen Vor- und Rücklauf im Heizbetrieb. Dieser Wert beeinflusst den Volumenstrom der Umwälzpumpe.
  • Wert im Bild: 10 K
• Spreizung VL/RL - Kühlen:
  • Funktion: Definiert die Soll-Temperaturdifferenz zwischen Vor- und Rücklauf im Kühlbetrieb.
  • Wert im Bild: 1 K
• Drehzahl Kompressor Kühlen:
  • Funktion: Legt eine feste Verdichterdrehzahl für den Kühlbetrieb fest, falls keine modulierende Regelung im Kühlmodus gewünscht ist.
  • Wert im Bild: 1400
